Đánh giá công nghệ biến tần VFD trên hệ thống Chiller Hitachi giải nhiệt nước WVY

Chi phí tiêu thụ điện năng trong suốt quá trình vận hành thực tế của một cụm máy làm lạnh nước có thể cao gấp 8 đến 10 lần so với chi phí đầu tư thiết bị ban đầu, vì vậy mà việc lựa chọn một giải pháp có hiệu suất thực tế vượt trội là chìa khóa tối ưu để cân bằng ngân sách dài hạn. Để giải quyết bài toán kinh tế này, Hitachi đã mang đến thị trường Hệ thống Chiller Hitachi giải nhiệt nước dòng WVY (Variable Speed Water-cooled Screw Chiller). WVY Series không chỉ đảm bảo khả năng làm lạnh mạnh mẽ mà còn thiết lập một tiêu chuẩn mới về hiệu quả tiết kiệm điện năng cho các công trình hiện đại.

Tổng quan về dòng hệ thống Chiller Hitachi giải nhiệt nước WVY

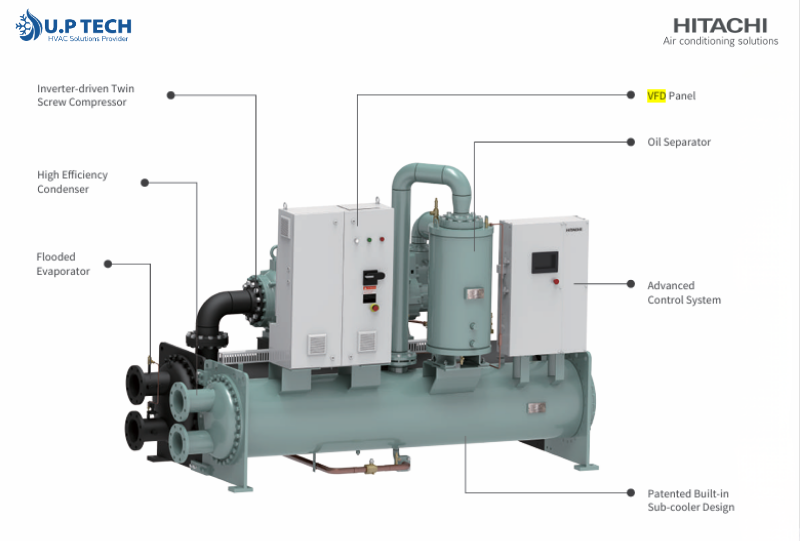

Dòng sản phẩm RCUF-WVY là hệ thống Chiller giải nhiệt nước sử dụng môi chất lạnh thân thiện với môi trường R134a, được thiết kế hướng tới sự bền bỉ và đáp ứng các yêu cầu khắt khe về bảo vệ môi trường. Hệ thống Chiller Hitachi WVY được thiết kế đóng gói nguyên cụm đồng bộ ngay tại nhà máy. Cấu trúc hoàn chỉnh của cụm máy bao gồm đầy đủ các cấu phần cốt lõi: máy nén trục vít, bình bay hơi, bình ngưng tụ, tủ điều khiển biến tần VFD, hệ thống điều khiển trung tâm màn hình cảm ứng và toàn bộ hệ thống đường ống, dây dẫn kết nối nội bộ. Trước khi xuất xưởng, toàn bộ hệ thống đã được sơn phủ bảo vệ, nạp sẵn dầu và môi chất lạnh R134a, giúp giảm thiểu tối đa thời gian và rủi ro trong quá trình lắp đặt tại công trường.

Để dễ dàng nhận diện cấu hình kỹ thuật, điều hòa Hitachi sử dụng quy chuẩn đặt mã model tiêu chuẩn như sau:

Ví dụ: Model RCUF260WVY

• RCU (Cooling Only Unit): Cụm máy làm lạnh nước tiêu chuẩn (chỉ làm lạnh).
• F: Sử dụng môi chất lạnh gas R134a.
• 260 (Cooling Capacity Ton): Định danh công suất làm lạnh danh định tính theo Tấn lạnh (Ton).
• W (Water-cooled Unit): Thiết kế giải nhiệt bằng nước.
• V (Variable Speed Chiller): Tích hợp công nghệ biến tần điều khiển tốc độ linh hoạt.
• Y (Export Unit): Phiên bản tiêu chuẩn dành cho thị trường xuất khẩu.

Đánh giá chi tiết công nghệ biến tần VFD trên hệ thống Chiller Hitachi WVY

Hiệu suất năng lượng vượt trội ở mọi cấp phụ tải

Điểm nhấn đáng chú ý nhất trên dòng sản phẩm này là hiệu suất năng lượng vô cùng ấn tượng. Ở điều kiện đầy tải, chỉ số COP/EER của máy đạt tới 5.9. Mặc dù ở các công trình thực tế có tới 99% thời gian vận hành ở điều kiện thấp tải hoặc tải non, chỉ số hiệu suất non tải tích hợp IPLV mới là thước đo chính xác nhất cho khả năng tiết kiệm điện. Công nghệ VFD trên dòng WVY giúp chỉ số IPLV đạt đến mức kinh ngạc là 9.93, vượt xa các tiêu chuẩn hiệu suất GB năng lượng hàng đầu và tiêu chuẩn ASHRAE danh tiếng.

Nhờ khả năng tối ưu hóa này, hiệu suất toàn hệ thống hàng năm tăng từ 20% đến 30% so với việc sử dụng dòng Chiller tốc độ cố định truyền thống. Điều này mang lại dòng tiền tiết kiệm điện cực lớn cho doanh nghiệp, giúp rút ngắn thời gian thu hồi vốn đầu tư chênh lệch xuống dưới 2 năm trong hầu hết các kịch bản vận hành.

Cơ chế điều khiển công suất thông minh

Sự kết hợp hoàn hảo giữa công nghệ biến tần VFD và cơ cấu cơ khí van trượt cho phép hệ thống Chiller Hitachi WVY thực hiện chế độ điều khiển vô cấp liên tục. Biến tần đóng vai trò chủ đạo điều chỉnh tần số linh hoạt trong dải từ 20Hz đến 50Hz. Hệ thống mang lại dải điều chỉnh công suất cực rộng và sâu: Từ 20% - 100% đối với các dòng cấu hình 1 máy nén, và mở rộng từ 15% - 100% đối với các dòng cấu hình 2 máy nén. Sự linh hoạt này giúp công suất lạnh sản sinh luôn bám sát theo nhu cầu thực tế của tòa nhà theo từng mốc thời gian trong ngày, triệt tiêu hiện tượng lãng phí năng lượng khi chạy non tải.

Khởi động mềm không gây sụt áp dòng điện

Một nhược điểm lớn của các chiller truyền thống là dòng khởi động thường vọt cao, gây sụt áp lưới điện và bắt buộc chủ đầu tư phải mua sắm thiết bị đóng cắt lớn đắt tiền cũng như hệ thống máy phát điện dự phòng có dung lượng cao. Tủ biến tần VFD gắn trên cụm máy WVY giải quyết triệt để vấn đề này bằng tính năng khởi động mềm lý tưởng (Soft Start). Dòng điện khởi động được kiểm soát nghiêm ngặt, tăng dần đều và tuyệt đối không vượt quá dòng định mức của máy nén, bảo vệ an toàn cho hệ thống điện toàn công trình.

Hệ số công suất ổn định

Nhờ được trang bị bộ truyền động biến tần cao cấp, hệ thống Chiller Hitachi WVY duy trì hệ số công suất ở mức cực cao 0.95%. Khác biệt lớn so với các dòng máy nén trục vít biến tần thông thường trên thị trường (vốn có hệ số công suất bị suy giảm nghiêm trọng khi phụ tải thay đổi), hệ số công suất của dòng WVY luôn được giữ ổn định vững chắc trong mọi điều kiện vận hành, bất kể tải làm lạnh tăng hay giảm. Điều này giúp doanh nghiệp tránh được các khoản phạt tiền điện năng phản kháng từ đơn vị điện lực.

Các công nghệ bổ trợ tối ưu hóa hiệu suất cho dòng WVY

Thiết kế bình bay hơi ngập dịch

Bình bay hơi của hệ thống sử dụng dạng đa ống ngập dịch với các ống truyền nhiệt công nghệ mới, giúp tạo ra độ hỗn loạn cao cho dòng môi chất, tối ưu không gian trao đổi nhiệt. Thiết kế bố trí đường môi chất vào và ra bất đối xứng độc quyền giúp khai thác triệt để các đặc tính vật lý của gas R134a nhằm nâng cao hiệu suất trao đổi nhiệt. Thêm vào đó, hệ thống vách ngăn hút được tính toán khoa học nhằm ngăn chặn hoàn toàn hiện tượng các hạt gas lỏng chưa bay hơi bị cuốn theo dòng khí về máy nén, bảo vệ máy nén khỏi nguy cơ va đập thủy lực.

Hệ thống tách dầu và hồi dầu chênh áp tiên tiến

WVY Series tích hợp một bộ tách dầu ngoài hiệu năng cao, ứng dụng công nghệ tách ly tâm giúp tách triệt để dầu bôi trơn ra khỏi môi chất lạnh trước khi đi vào hệ thống trao đổi nhiệt, giữ cho bề mặt các ống đồng luôn sạch và đạt hệ số truyền nhiệt tối đa. Đặc biệt, hệ thống hồi dầu hoạt động dựa trên nguyên lý chênh lệch áp suất kết hợp với công nghệ ống Venturi thông minh giúp đưa dầu từ giếng dầu trở lại máy nén một cách liên tục. Việc loại bỏ hoàn toàn bơm dầu cơ khí giúp hệ thống giảm bớt các chi tiết chuyển động, giảm nguy cơ hỏng hóc cơ khí và đơn giản hóa công tác bảo trì.

Bình ngưng tích hợp bộ quá nhiệt

Bình ngưng tụ là loại ống chùm có thể tháo rời để vệ sinh dễ dàng, sử dụng các ống đồng có lá cánh tản nhiệt bên ngoài liền mạch được cán trực tiếp vào mặt sàng. Bên trong bình ngưng được tích hợp sẵn một cấu trúc bộ quá nhiệt đã được cấp bằng sáng chế, đem lại hiệu quả quá nhiệt tối ưu nhất cho chu trình điện môi, tăng đáng kể năng suất làm lạnh hữu ích của hệ thống Chiller Hitachi.

Hệ thống điều khiển nâng cao và các tính năng bảo vệ toàn diện

Giao diện trực quan, hiện đại, thân thiện với người dùng

Tủ điều khiển trung tâm sử dụng bộ vi xử lý thông minh chuyên dụng kết hợp màn hình cảm ứng LCD 7 inch màu. Người vận hành không còn phải bấm từng nút dò tìm thông tin trên màn hình đơn sắc nhỏ hẹp kiểu cũ, thay vào đó có thể kiểm tra toàn bộ thông số vận hành thông qua các biểu tượng đồ họa trực quan. Chỉ với một cái chạm, toàn bộ trạng thái thực tế như: nhiệt độ nước vào/ra, dòng điện, tần số hoạt động, áp suất hút/hạ áp, nhiệt độ gas và lịch sử cảnh báo lỗi sẽ hiển thị rõ ràng ngay lập tức.

Kiểm soát nhiệt độ chính xác ưu việt

Hệ thống Chiller Hitachi WVY cho phép tùy chọn điều khiển linh hoạt dựa trên nhiệt độ nước vào hoặc nước ra tùy thuộc vào ứng dụng thực tế. Độ chính xác kiểm soát nhiệt độ nước cấp đầu ra đạt mức cực kỳ lý tưởng (-0.5 đến +0.5 độ C). Khả năng kiểm soát nghiêm ngặt này giúp dòng WVY đáp ứng hoàn hảo không chỉ cho nhu cầu điều hòa không khí tiện nghi (tòa nhà, văn phòng, khách sạn) mà còn cho cả các ứng dụng làm lạnh dây chuyền công nghiệp chính xác như nhà máy sản xuất tinh vi hay trung tâm dữ liệu.

Khả năng mở rộng mạng lưới linh hoạt

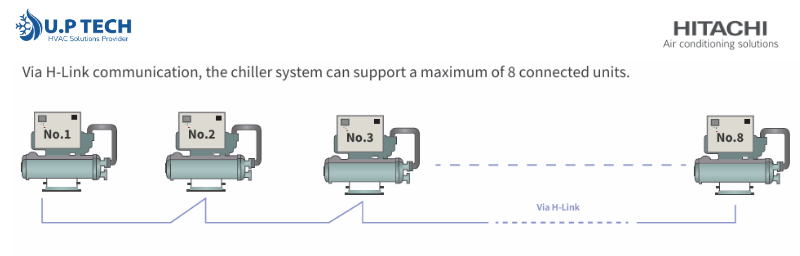

Thông qua giao thức truyền thông H-Link độc quyền của Hitachi, hệ thống quản lý điều khiển có khả năng kết nối, giám sát điều khiển nhóm và phân phối tải tự động tối đa lên đến 8 cụm máy Chiller hoạt động song song mà không cần đầu tư thêm hệ thống điều khiển ngoài phức tạp. Hệ thống điều khiển đa máy này cũng tự động cân bằng số giờ chạy của từng máy nén để đảm bảo các máy có tuổi thọ đồng đều.

Các tính năng bảo vệ nghiêm ngặt tích hợp sẵn

Sự an toàn vận hành của hệ thống được bảo vệ đa tầng qua các thiết bị phần cứng tiêu chuẩn cao:

• Tự động ngắt mạch qua rơ-le quá dòng bảo vệ máy nén khi phát hiện dòng điện vượt ngưỡng an toàn.
• Các cảm biến nhiệt tích hợp sâu trong cuộn dây motor sẽ dừng máy ngay lập tức nếu nhiệt độ vượt mức cho phép.
• Phát hiện sớm hiện tượng lưu lượng nước qua bình bị tụt hoặc mất dòng, ra lệnh dừng máy kịp thời để chống đóng băng gây bục vỡ bình bay hơi.
• Bảo vệ ngược pha nguồn điện , bảo vệ quá áp/thấp áp ga , và công tắc quang điện kiểm soát mức dầu tự động kích hoạt báo động dừng máy nếu tình trạng thiếu dầu bôi trơn kéo dài quá 1 phút.

Sự kết hợp hoàn hảo giữa trái tim là máy nén trục vít loại G thế hệ mới và bộ não điều khiển biến tần VFD thông minh đã đưa hệ thống Chiller Hitachi giải nhiệt nước dòng WVY trở thành một trong những giải pháp HVAC hiệu quả nhất hiện nay. Khả năng tối ưu hóa điện năng vượt trội ở các mức tải thực tế với IPLV lên tới 9.93, cơ chế khởi động mềm êm ái cùng hệ số công suất ổn định 0.95 là những minh chứng rõ ràng cho giá trị công nghệ đột phá mà Hitachi mang lại.

Xét trên góc độ bài toán kinh tế dài hạn, dòng sản phẩm WVY series chính là sự đầu tư thông minh và chắc chắn cho tương lai. U.P Tech đồng hành cùng các khách hàng - chủ đầu tư tòa nhà văn phòng, khách sạn, bệnh viện lớn, các nhà máy công nghiệp và trung tâm dữ liệu hiện đại cắt giảm tối đa chi phí tiền điện hàng tháng, tối ưu hóa chi phí vận hành (OPEX) và đạt được các mục tiêu phát triển bền vững, kiến tạo nên những công trình xanh tiêu chuẩn quốc tế.
