Hướng Dẫn Chọn Mua Hệ Thống Hitachi Chiller Xoắn Ốc Phù Hợp Công Suất Cho Tòa Nhà, Nhà Xưởng

Hệ thống Chiller Hitachi xoắn ốc là một sản phẩm điều hòa không khí trung tâm được áp dụng phổ biến cho khách sạn, bệnh viện, rạp chiếu phim, trung tâm thể thao, trung tâm giải trí, tòa nhà thương mại, tòa nhà văn phòng, doanh nghiệp công nghiệp và khai thác mỏ,... Đối với dòng sản phẩm này có thể được lắp đặt trên mái hoặc sân ngoài trời, không cần phòng máy đặc biệt và tháp làm mát, giúp chủ đầu tư tối ưu hóa diện tích khi không cần xây dựng phòng máy chuyên dụng hay lắp đặt tháp giải nhiệt cồng kềnh. Để lựa chọn được công suất phù hợp nhất và tối ưu cho công trình U.P Tech tự hào là nhà phân phối uy tín, đồng hành cung cấp giải pháp hệ thống Chiller Hitachi chính hãng.

Tổng quan về hệ thống Chiller Hitachi xoắn ốc

Hệ thống Chiller Hitachi xoắn ốc (Scroll Compressor) là một trong những công nghệ máy nén có sử dụng hai đĩa xoắn ốc khớp vào nhau để nén môi chất lạnh. Máy nén này có cấu tạo ít bộ phận chuyển động, giúp hệ thống vận hành êm ái, giảm rung chấn, giảm tiếng ồn đáng kể.

Lợi ích cốt lõi từ công nghệ biến tần DC Variable-Frequency đã giúp tích hợp công nghệ biến tần DC Inverter mang lại khả năng điều khiển dải công suất vô cấp (stepless) linh hoạt từ 25% đến 100%, giúp bám sát tải thực tế của tòa nhà. Đồng thời, công nghệ này giúp hệ thống vận hành với dòng khởi động thấp, giảm thiểu tối đa tác động lên lưới điện khu vực và tiết kiệm điện năng vượt trội (lên đến 30% so với máy nén định tần thông thường).

Cấu tạo của hệ thống Chiller Hitachi xoắn ốc

Cả hai dòng Chiller Scroll đều thừa hưởng công nghệ máy nén cuộn kín sử dụng môi chất lạnh R410A, cụm máy nén bao gồm các đặc điểm về cơ chế cuộn bất đối xứng mới giúp giảm thiểu tối đa hiện tượng rò rỉ và hiện tượng quá nhiệt khi hút, van xả giảm áp giúp máy nén thích ứng tốt hơn với các điều kiện tỷ số áp suất thay đổi liên tục, giúp tối ưu hóa hiệu suất khi chạy ở tải một phần (partial load). Thiết kế gioăng không tiếp xúc với màng dầu bôi trơn đóng vai trò làm kín các đầu cuộn, giúp giảm ma sát nội tại, tăng độ bền và độ tin cậy. Động cơ tập trung hiệu suất cao, sử dụng các vật liệu từ tính thế hệ mới (nam châm Nd-Fe-B) cùng kiểu quấn dây tập trung. Thiết kế này giúp giảm chiều cao của động cơ, hạn chế hao hụt năng lượng đồng thời thích ứng xuất sắc khi chạy biến tần ở dải tải thấp. Hệ thống tuần hoàn dầu nội bộ giúp giảm tổn thất nhiệt do quá nhiệt và kiểm soát tỷ lệ xả dầu, duy trì màng dầu bôi trơn tốt cho máy nén.

Cấu tạo tổng thể và thiết kế vỏ máy có kết cấu hình học dàn trao đổi nhiệt không khí để tối ưu hóa diện tích lắp đặt:

• Dòng V-Series là dàn trao đổi nhiệt biên dạng chữ V có cấu tạo dàn ngưng tụ được bố trí dạng chữ V tối ưu hóa bằng mô phỏng trường gió khí động học CFD. Góc chữ V giúp luồng khí lưu thông đồng đều, tăng diện tích tiếp xúc, giúp tăng hiệu suất trao đổi nhiệt thêm 30% và giảm điện năng tiêu thụ của máy nén. Chân đế chữ V tích hợp cấu trúc tam giác nhúng giúp tăng cường độ cứng cáp của thiết bị, chống va đập và bảo vệ bề mặt dàn trao đổi nhiệt tốt hơn trong quá trình vận chuyển, lắp đặt.

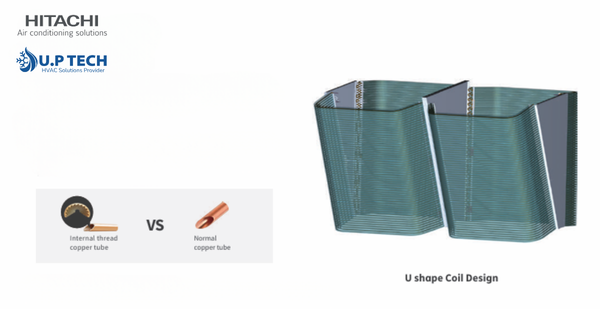

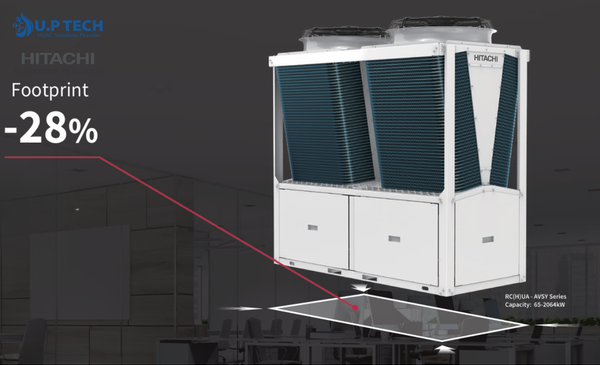

• Dòng Smart Series là dàn trao đổi nhiệt biên dạng chữ U thay đổi cấu tạo dàn ngưng tụ thành dạng bo tròn. Tăng khả năng tối ưu không gian (Smaller Footprint) và thiết kế vỏ máy gọn gàng hơn, dòng AVSY có kích thước mặt bằng giảm đến 28% so với dòng AVMY đời trước. Điều này cực kỳ phù hợp cho các tòa nhà hoặc xưởng có không gian sân thượng/sân đặt máy hạn chế. Khay hứng nước ngưng tích hợp phía dưới dàn trao đổi nhiệt được cấu tạo thêm một khay xả đáy tiêu chuẩn để thu gom và thoát nước mưa hoặc nước rã đông một cách dễ dàng.

Các thành phần linh kiện phụ trợ trong hệ thống chiller Hitachi xoắn ốc đều được cấu tạo từ các linh kiện chất lượng cao nhằm đồng bộ hóa hiệu năng điều khiển biến tần:

• Bộ trao đổi nhiệt phía nước dạng tấm hàn kín bằng vật liệu cao cấp, đem lại hiệu suất truyền nhiệt vượt trội cho cả điều kiện đầy tải lẫn bán tải.

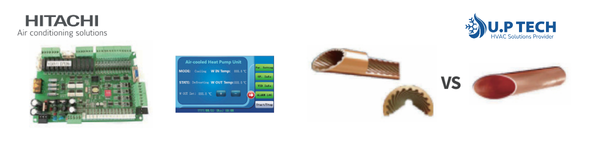

• Ống đồng ren trong trao đổi nhiệt phía gió sử dụng các ống đồng có khía rãnh ren trong dạng hình thang. Cấu tạo này làm tăng diện tích bề mặt tiếp xúc và tạo ra dòng xoáy rối cho môi chất lạnh, nâng cao hiệu quả giải nhiệt hơn 30% so với ống đồng trơn thông thường.
• Van tiết lưu điện tử độ chính xác cao đóng vai trò là cơ cấu chấp hành điều tiết lưu lượng ga, có khả năng điều chỉnh độ mở lên tới 500 bước độ phân giải. Van phản ứng nhanh nhạy theo sự thay đổi nhiệt độ đổi chiều của tải, kiểm soát chính xác độ quá nhiệt đường hút.
• Tủ điều khiển thông minh tích hợp VFD trang bị bộ vi xử lý tốc độ cao, màn hình cảm ứng màu 4.3 inch thân thiện với người dùng. Hệ thống tích hợp sẵn các thuật toán logic để điều khiển dải công suất vô cấp mượt mà từ 25% đến 100% (hoặc từ 9% tùy model).

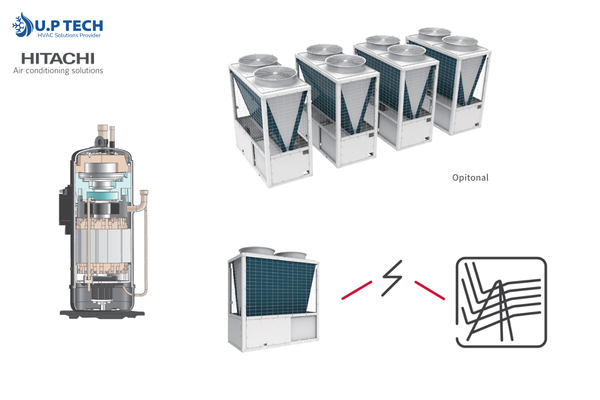

• Cơ chế Module hóa cho phép kết nối tối đa lên đến 16 module độc lập tạo thành một hệ thống lớn (lên tới hơn 2000 kW). Mỗi module có tủ điện điều khiển riêng, cho phép tắt/mở linh hoạt hoặc tự động chuyển đổi vai trò Master-Slave. Khi một module gặp sự cố hoặc cần bảo dưỡng, toàn bộ hệ thống vẫn có thể duy trì vận hành bình thường mà không bị gián đoạn.

Phân loại Chiller Hitachi xoắn ốc

Các dòng sản phẩm Chiller Scroll của điều hòa Hitachi đều sử dụng môi chất lạnh thân thiện với môi trường R410A: Hai dòng tiêu chuẩn của hệ thống Chiller Hitachi xoắn ốc là dòng tiêu chuẩn V-Series và dòng thông minh Smart Series AVSY:

• V-Series với các (Mã dòng AVMY) với dải công suất module đơn, gồm 3 model chính là RC(H)UA065AVMY (Công suất lạnh: 65 kW), RC(H)UA130AVMY (Công suất lạnh: 130 kW) và RC(H)UA150AVMY (Công suất lạnh: 150 kW). Khả năng tối ưu hóa bề mặt trao đổi nhiệt dạng chữ V, khung vỏ vững chắc thích nghi tốt với các điều kiện thời tiết khắc nghiệt.
• Dòng Smart Series (Mã dòng AVSY) là dải công suất module đơn gồm các model RCUA065AVSY/RHUA065AVSY (64.5 kW) và RCUA130AVSY/RHUA130AVSY (129 kW). Đối với dòng này thì tiết kiệm không gian vượt trội hơn với diện tích lắp đặt nhỏ hơn tới 28% so với dòng AVMY và chỉ số hiệu suất tải một phần IPLV đạt tới 6.06 và hệ số hiệu suất COP đạt mức ấn tượng 3.0.

Phân loại theo chức năng vận hành thì: Chiller Lạnh thuần túy (Cooling Only Unit - Mã RCU) sẽ thích hợp sử dụng cho các vùng khí hậu nhiệt đới với nhu cầu làm mát quanh năm, dải nhiệt độ gió vào hoạt động lên đến 43°C. Chiller Bơm nhiệt (Heat Pump Unit - Mã RHU) được tích hợp cả 2 chiều làm lạnh và sưởi ấm linh hoạt. Thiết bị có khả năng sưởi ấm ở nhiệt độ môi trường thấp xuống tới -15°C hoặc tùy chọn dải nhiệt cực thấp -25°C.

Hệ thống Chiller Hitachi xoắn ốc mang đến khả năng vận hành hiệu suất vượt trội

Sản phẩm tập trung vào hiệu suất cao khi môi chất lạnh hoạt động độc lập, mỗi mạch máy nén hoạt động cùng với tải để đảm bảo đầu ra nhiệt độ nước ổn định. Sử dụng bộ trao đổi nhiệt tấm hiệu suất cao để nâng cao hiệu quả tổng thể và tải một phần, tối ưu hóa hiệu quả hệ thống. Sử dụng môi chất lạnh thân thiện với môi trường và được công nhận quốc tế (Gas R410A) có các ưu điểm về hiệu suất ổn định, không độc hại, không gây hại tầng ozon, ODP bằng 0 (Ozone Depletion Potential: giá trị tiềm năng làm suy giảm tầng ozon). Đồng thời còn đáp ứng các yêu cầu bảo vệ môi trường và HFC410A là chất thay thế lâu dài cho chất làm lạnh R22, giúp tiết kiệm năng lượng và giảm phát thải, bảo vệ môi trường và đáp ứng chiến lược phát triển bền vững quốc gia.

Hệ thống máy nén, công nghệ biến tần hiệu suất cao, ít bộ phận, giảm rung và tiếng ồn tối đa. Máy hoạt động hút khí trực tiếp và hiệu quả lưu lượng cao hơn, sử dụng nam châm Nd-Fe-B đồng thời giúp cải thiện hiệu quả của động cơ. Đặc biệt, việc kết hợp nhiều mô-đun tự do (có thể kết hợp module 65kW, 130kW hoặc 150kW thành một hệ) ứng dụng linh hoạt hơn, khi các mô-đun với các mô hình khác nhau thực hiện kết hợp tự do để hỗ trợ 1-16 mô-đun kết nối song song với công suất làm mát và công suất sưởi tối đa lên đến 2064 kW (đối với dòng Smart RC(H)UA-AVSY) và 2400 kW (đối với dòng V-Series AVMY), đáp ứng các yêu cầu về tải của các tòa nhà khác nhau.

Các module có khả năng chuyển đổi vai trò giữa Mô-đun chính và Mô-đun phụ một cách tự động, khi một module trong hệ thống gặp sự cố hoặc cần tạm dừng để bảo dưỡng, bo mạch sẽ tự động ngắt kết nối module đó, các module còn lại vẫn tiếp tục vận hành bình thường. Quá trình này không ảnh hưởng đến toàn bộ hoạt động của hệ thống, giải quyết hiệu quả nguy cơ tiềm ẩn khi mô-đun chính bị lỗi. Khả năng vận hành độc lập để dễ dàng lắp đặt và đảm bảo việc cung cấp nước lạnh cho tòa nhà không bị gián đoạn. Điều này giúp dòng điện khởi động của đơn vị được giảm, tác động lên lưới điện được giảm, và đảm bảo an toàn cho các thiết bị sử dụng điện khác trong cùng khu vực. Mô-đun chính-phụ có thể tự do chuyển đổi, và khi mô-đun chính bị lỗi, sẽ không ảnh hưởng đến toàn bộ hoạt động của hệ thống, điều này giải quyết hiệu quả nguy cơ tiềm ẩn khi mô-đun chính bị lỗi gây tê liệt toàn bộ hệ thống. Hệ thống được thiết kế và vận hành độc lập để dễ dàng lắp đặt và bảo trì.

Ứng dụng thực tế của hệ thống Chiller Hitachi xoắn ốc

Thiết kế modular nguyên khối tinh gọn, trọng lượng phân bổ tối ưu giúp việc vận chuyển hệ thống Chiller Hitachi bằng xe nâng hoặc thang máy vô cùng thuận tiện, hoàn toàn không cần đến các thiết bị nâng hạ siêu trường siêu trọng. Sản phẩm được ứng dụng rộng rãi:

Ứng dụng cho tòa nhà thương mại và dịch vụ: Phù hợp lắp đặt cho khách sạn, bệnh viện, rạp chiếu phim, trung tâm thể thao, văn phòng cho thuê. Nhờ áp dụng công nghệ biến tần và kết cấu máy nén bọc kín, hệ thống giảm thiểu tối đa rung động và tiếng ồn. Ngoài ra, chủ đầu tư có thể lựa chọn thêm chế độ vận hành siêu yên tĩnh (Ultra-quiet operation mode) để đáp ứng tiêu chuẩn âm thanh khắt khe ban đêm của các khu nghỉ dưỡng, văn phòng.

Ứng dụng cho nhà xưởng và doanh nghiệp công nghiệp: Các khu chế xuất, nhà máy sản xuất công nghiệp nhẹ đến nặng, nhà máy khai khoáng. Hệ thống điều khiển vi tính thông minh phối hợp cùng van tiết lưu điện tử duy trì nhiệt độ nước lạnh đầu ra ổn định với độ chính xác cao, phục vụ làm mát khuôn mẫu, dây chuyền máy móc và giữ môi trường phòng sạch luôn đạt chuẩn.

Kinh nghiệm lựa chọn công suất phù hợp

Chủ đầu tư cần tính toán kỹ lượng nhiệt dựa trên diện tích, thể tích, kết cấu tường kính, lượng nhiệt sinh ra từ hệ thống máy móc, thiết bị chiếu sáng đối với nhà xưởng cũng như mật độ người vận hành bên trong tòa nhà nhằm chọn số lượng module phù hợp nhất.

Lựa chọn dòng máy tối ưu không gian lắp đặt, đối với các công trình cải tạo hoặc các tòa nhà cao tầng có diện tích sân thượng, vị trí đặt máy trên mái bị giới hạn, dòng Smart Series (AVSY) là giải pháp hàng đầu nhờ thiết kế hình chữ U giúp giảm 28% diện tích chiếm dụng bề mặt so với dòng tiêu chuẩn, giải phóng không gian cho các hạng mục khác.

Nhờ đặc tính kết nối modular tự do, Chiller Hitachi xoắn ốc cho phép chủ đầu tư lập kế hoạch lắp đặt phân kỳ theo từng giai đoạn hoàn thiện của công trình. Bạn có thể lắp đặt trước một vài module ở giai đoạn đầu để giảm áp lực dòng vốn đầu tư ban đầu, sau đó dễ dàng mua bổ sung và ghép nối thêm module khi công trình mở rộng quy mô.

Hệ thống Chiller Hitachi Scroll Compressor mang lại giải pháp làm mát tối ưu nhờ sự kết hợp giữa hiệu suất cao, cấu tạo bền bỉ từ chuyên môn sản xuất máy nén gần 40 năm và khả năng ghép nối linh hoạt. Lựa chọn dòng sản phẩm V-Series (AVMY) hay Smart Series (AVSY) sẽ giúp doanh nghiệp tối ưu chi phí vận hành, tiết kiệm diện tích lắp đặt và đảm bảo an toàn hệ thống dài hạn. Để được khảo sát mặt bằng thực tế, tính toán tải lạnh chi tiết và nhận báo giá hệ thống Chiller Hitachi chính hãng tốt nhất, khách hàng vui lòng liên hệ ngay U.P Tech nhà phân phối máy lạnh Hitachi chính hãng để nhận được hỗ trợ kỹ thuật chuyên nghiệp, phù hợp với dự án và tối ưu chi phí nhất.
